一、实验目的：掌握PAP与CHAP认证配置

二、拓扑图：

三、具体步骤配置：

（1）R1路由器配置：

Router>enable  –进入特权模式

Router#configure terminal  –进入全局配置模式

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#hostname R1  –修改路由器名为R1

R1(config)#interface l0  –进入回环端口

R1(config-if)#ip address 192.168.1.254 255.255.255.0  –配置ip地址

R1(config-if)#no shutdown  –激活端口

R1(config-if)#exit  –返回上一级

R1(config)#interface s0/0/0  –进入端口

R1(config-if)#ip address 192.168.12.1 255.255.255.0  –为端口配置ip地址

R1(config-if)#clock rate 64000  –设置时钟同步速率

R1(config-if)#no shutdown  –激活端口

%LINK-5-CHANGED: Interface Serial0/0/0, changed state to down

R1(config-if)#exit  –返回上一级

R1(config)#route rip  –开启rip服务

R1(config-router)#version 2  –版本2

R1(config-router)#no auto-summary  –关闭路由自动汇总

R1(config-router)#network 192.168.1.0  –添加直连网段到rip

R1(config-router)#network 192.168.12.0

R1(config-router)#exit  –返回上一级

R1(config)#username abc1 password 456  –在中心路由器R1上为远程路由器R2设置用户名和密码

R1(config)#interface s0/0/0  –进入端口

R1(config-if)#encapsulation ppp  –封装端口为ppp

R1(config-if)#ppp authentication pap  –在R1上，配置PAP 验证

R1(config-if)#ppp pap sent-username abc password 123  –在中心路由器R1上为远程路由器R2设置用户名和密码

R1(config-if)#end  –返回特权模式

%LINK-5-CHANGED: Interface Loopback0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Loopback0, changed state to up

R1#

%SYS-5-CONFIG_I: Configured from console by console

%LINK-5-CHANGED: Interface Serial0/0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/0, changed state to up



（2）R2路由器配置：

Router>enable  –进入特权模式

Router#configure terminal  –进入全局配置模式

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#hostname R2  –修改路由器名为R2

R2(config)#interface l0  –进入回环端口

R2(config-if)#ip address 192.168.2.254 255.255.255.0  –配置ip地址

R2(config-if)#no shutdown  –激活端口

R2(config-if)#exit  –返回上一级

R2(config)#interface s0/0/0  –进入端口

R2(config-if)#ip address 192.168.12.2 255.255.255.0  –为端口配置ip地址

R2(config-if)#no shutdown  –激活端口

R2(config-if)#interface s0/0/1  –进入端口

R2(config-if)#ip address 192.168.24.2 255.255.255.0  –为端口配置ip地址

R2(config-if)#clock rate 64000  –设置时钟同步速率

R2(config-if)#no shutdown  –激活端口

%LINK-5-CHANGED: Interface Serial0/0/1, changed state to down

R2(config-if)#exit  –返回上一级

R2(config)#route rip  –开启rip协议

R2(config-router)#version 2  –版本2

R2(config-router)#no auto-summary  –关闭路由自动汇总

R2(config-router)#network 192.168.2.0  –添加直连网段到rip

R2(config-router)#network 192.168.12.0

R2(config-router)#network 192.168.24.0

R2(config-router)#exit  –返回上一级

R2(config)#username abc password 123  –在R2上为R1设置用户名和密码

R2(config)#username R3 password cisco  –在R2上为R3设置用户名和密码（注意两端密码要相同）

R2(config)#interface s0/0/0  –进入端口

R2(config-if)#encapsulation ppp  –封装端口为PPP协议

R2(config-if)#ppp authentication pap  –配置PAP验证

R2(config-if)#ppp pap sent-username abc1 password 456  –在R2上为R1设置用户名和密码

R2(config-if)#interface s0/0/1  –进入端口

R2(config-if)#encapsulation ppp  –封装端口为ppp协议

R2(config-if)#ppp authentication chap  –配置chap验证

R2(config-if)#end  –返回特权模式

R2#

%LINK-5-CHANGED: Interface Loopback0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Loopback0, changed state to up

%LINK-5-CHANGED: Interface Serial0/0/0, changed state to up

%SYS-5-CONFIG_I: Configured from console by console

%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/0, changed state to up

R2#

%LINK-5-CHANGED: Interface Serial0/0/1, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/1, changed state to up



（3）R3路由器配置：

Router>enable  –进特权模式

Router#configure terminal  –进入全局配置模式

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#hostname R3  –修改路由器名为R3

R3(config)#interface l0  –进入回环端口

R3(config-if)#ip address 192.168.3.254 255.255.255.0  –为端口配置ip地址

R3(config-if)#no shutdown  –激活端口

R3(config-if)#exit  –返回上一级

R3(config)#interface S0/0/0  –进入端口

R3(config-if)#ip address 192.168.24.1 255.255.255.0  –为端口配置ip地址

R3(config-if)#no shutdown  –激活端口

R3(config-if)#exit  –返回上一级

R3(config)#route rip  –开启rip协议

R3(config-router)#version 2  –版本2

R3(config-router)#no auto-summary  –关闭路由自动汇总

R3(config-router)#network 192.168.3.0  –添加直连网段到rip

R3(config-router)#network 192.168.24.0

R3(config-router)#exit  –返回上一级

R3(config)#username R2 password cisco  –在R3上为R2设置用户名和密码

R3(config)#interface s0/0/0  –进入端口

R3(config-if)#encapsulation ppp  –封装端口为ppp协议

R3(config-if)#ppp authentication chap  –配置chap验证

R3(config-if)#end  –返回特权模式

%LINK-5-CHANGED: Interface Loopback0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Loopback0, changed state to up

%LINK-5-CHANGED: Interface Serial0/0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/0, changed state to up

R3#

%SYS-5-CONFIG_I: Configured from console by console



四、验证测试：

1、测试是否开启ppp认证

（1）R1：

（2）R2：

（3）R3：



2、查看R1的S0/0/0端口信息

如图，红色标记处表示是PPP认证



3、测试全网是否互通：

（1）R1与R2



（2）R2与R3

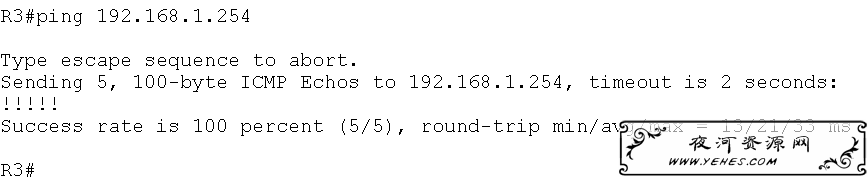

（3）R3与R1



结果：全网互通成功！！！
